Schlaucheinbindungen, Halbschalen, Schlauchklemmen, Schellen

Auszug aus unserem Programm von Schlaucheinbindungen

Es gibt noch mehr! - Neben den hier dargestellten gängigsten Produktgruppen führen wir zahlreiche weitere Artikel und können auf spezielle Kundenwünsche mit individualisierten Lösungen eingehen. Wir empfehlen prinzipiell zur technischen Auslegung eine spezifizierte Anfrage, damit wir mit dem entsprechenden Know-How beratend und optimierend mitwirken können.
Sicher ist sicher! - Die genannten Anwendungsempfehlungen sind lediglich prinzipielle Anregungen und bedürfen der speziellen Prüfung. Temperaturbereiche, Drücke und Beständigkeiten sind immer in Abhängigkeit weiterer Parameter zu prüfen.

Nicht von uns! - ™,® Die angegebenen Bezeichnungen und Handelsnamen sind eingetragene Warenzeichen ihrer jeweiligen Hersteller/Besitzer. Änderungen und Irrtümer vorbehalten. Abbildungen ähnlich.

Halbschalensätze

Halbschalensätze, Klemmschalen, Spannschalen, ...

Parameter:

PN -0,9 bis 25bar
von DN 13 bis DN 200

Werkstoffe:

Edelstahl
Messing
Aluminium

Merkmale / Besonderheiten:

Standardmäßig für normierte Gummischläuche, insbesondere mit höheren Sicherheits- oder Druckanforderungen. Einfache Montage mit speziellen Schlauchstutzen als geprüfte Schlauchleitung oder auch Eigenmontage möglich.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Spannschalensätze

Klemmschalen, Spann-Fix-schalen, ...

Parameter:

PN -0,9 bis 16bar
von DN 25 bis DN 100

Werkstoffe:

Edelstahl
Aluminium

Merkmale / Besonderheiten:

Standardmäßig für normierte Gummischläuche speziell im TKW-Bereich, insbesondere für schnellere Montage mit speziellen Schlauchstutzen als geprüfte Schlauchleitung oder auch Eigenmontage möglich.
Kein nachjustieren möglich, daher genaue Schlauchmaße nötig.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

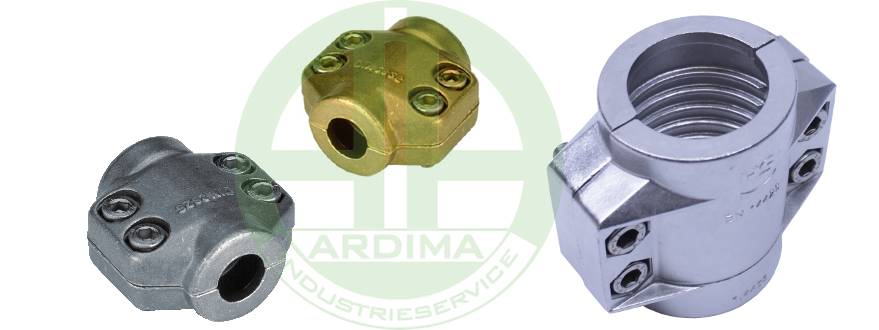

Dampf-Halbschalensätze

Dampf-Klemmschalen, Dampf-Spannschalen, ...

Parameter:

PN -0,9 bis 100bar
von DN 13 bis DN 75

Werkstoffe:

Edelstahl
Messing

Merkmale / Besonderheiten:

Standardmäßig für normierte Dampf-Gummischläuche, insbesondere mit höheren Sicherheits- oder Druckanforderungen in extra robuster Bauweise. Einfache Montage mit speziellen Schlauchstutzen als geprüfte Schlauchleitung oder auch Eigenmontage möglich.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Presshülsen

Pressschalen, Rohr- und Leichtpresshülsen, ...

Parameter:

PN -0,9 bis 25bar
von DN 13 bis DN 200

Werkstoffe:

Edelstahl
Aluminium
Stahl-vz.

Merkmale / Besonderheiten:

Standardmäßig für Gummi- und Kunststoffschläuche, insbesondere mit höheren Sicherheitsanforderungen. Kein nachträgliches Lösen möglich und fachgerechte Montage garantiert. Mit speziellen Schlauchstutzen als geprüfte Schlauchleitung fachgerecht durch ARDIMA eingepresst.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Schneckengewindeschellen

Schlauchschellen, Spannschellen, Klemmen, ...

Parameter:

PN -0,9 bis 10bar
von DN 6 bis DN 400

Werkstoffe:

Edelstahl W4, W5
Stahl-vz. W1, W2

Merkmale / Besonderheiten:

Für Schläuche und ähnliche Anschlüsse aller Art, insbesondere schnelle und preisgünstige Montagen mit niedrigeren Anforderungen. Einfache Schlauchmontage von speziellen Schlauchstutzen für Schelleneinband mit Rillenprofil. Insbesondere für Eigenmontage. W1-Standard-Industrieschellen mit grünem Schraubengehäuse.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Gelenkbolzenschellen

Spannbackenschellen, Robustschellen, ...

Parameter:

PN -0,9 bis 10bar
von DN 10 bis DN 300

Werkstoffe:

Edelstahl W4, W5
Stahl-vz. W1, W2

Merkmale / Besonderheiten:

Für Schläuche und ähnliche Anschlüsse aller Art, insbesondere für robustere Montagen mit höheren Anzugsmomenten und verbesserter Dichtheit. Einfache Schlauchmontage von speziellen Schlauchstutzen für Schelleneinband mit Rillenprofil. Insbesondere für Eigenmontage.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Brückenschellen und Drahtklemmen

Spiralschlauchschellen, Spiral-Drahtschellen, ...

Parameter:

PN -0,9 bis 5bar
von DN 10 bis DN 500

Werkstoffe:

Edelstahl W4, W5
Stahl-vz. W1, W2

Merkmale / Besonderheiten:

Speziell zur Überbrückung von außenliegenden Spiralwölbungen bei Kunststoffschläuche, z.B. Abluftschläuche oder PU-Förderschläuche mit erhöhtem Bedarf an Halt und Dichtheit. Einfache Montage von speziellen Schlauchstutzen möglich.
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.

Schlauchklemmen

Tempergussklemme, Klauenklemme, ...

Parameter:

PN -0,9 bis 25bar
von DN 13 bis DN 200

Werkstoffe:

Temperguss
Edelstahl

Merkmale / Besonderheiten:

Aus dem Bereich der Bau-Pressluft stammend, werden diese äußerst robusten Schlaucheinbindungen überwiegend für Klauenkupplungen eingesetzt. Sie sind relativ schmutz- und schlagunempfindlich und werden in mehreren Ausführungen angeboten, wie z.B. mit losen Zungen, mit Sicherungsklauen für Stutzen mit Bund, in 4-Schrauben-Ausführung,...
Wir überarbeiten zurzeit unseren Katalog! Bitte schauen Sie zu einem späteren Zeitpunkt erneut vorbei.
